El descubrimiento del agua caliente...casera.

Siendo el viaje una Prestigiosa Universidad de Vida, en Ecuador hemos aprendido a hacer un radiador solar para calentar agua. Es fácil de  construir y se usan materiales reciclados. Aquí va el procedimiento!

Ingredientes: tubos y "T" de cobre, latas, botellas de plástico (iguales), pintura negra, tijeras, una pistola de silicona, una pistola para soldar cobre, una sierra, una tabla de madera pintada de blanco.
Las cantidades dependen del tamaño del radiador que queremos.





Las botellas de plástico se lavan y se cortan de esta manera:



Los tubos de cobre se cortan y, usando las "T", se disponen en una estructura de este tipo:

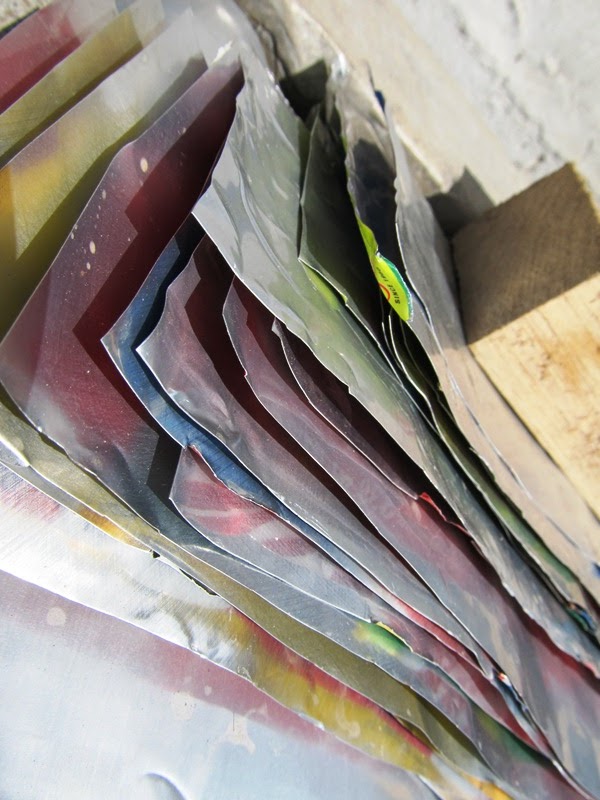

Las latas se lavan, se cortan y se aplastan para formar unas láminas de aluminio que tengan aproximadamente el mismo tamaño




Las láminas de aluminio se moldean para darle la forma del tubo de este manera:




Las láminas de aluminio se disponen a lo largo de los tubos y allí se pegan con una pistola de silicona. Servirán para expandir el calor.



Para evitar que el plástico de las botellas se derrita al momento de soldar los tubos de cobre, las hemos
colocado todas de un lado de la estructura: si las aplastas un poco las puedes meter una dentro de la otra.
Posteriormente las láminas de aluminio y los tubos se pintan de negro, color que atrae el calor.


Esta es la disposición de las botellas pero con los tubos de cobre y el aluminio dentro.


La estructura de cobre se suelda con estaño de un lado y del otro:



Esta es la estructura final, remachada a una tabla de madera blanca, color que refleja el calor:



Y listo, el radiador solar se puede conectar con las cañerías de agua. Puede calentar agua para una ducha en menos de media hora, por supuesto depende del calor del sol.


Cuando no hay sol, usando un grifo se puede usa el agua de la calefacción y ducharse de forma tradicional. Pero este panel puede reducir el consumo de gas de una familia de un 30-60%.
